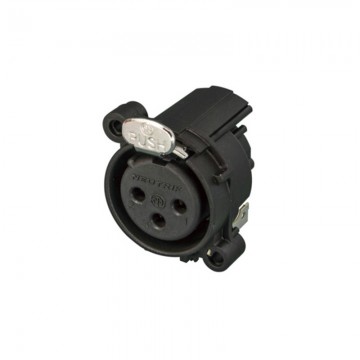

CONECTOR XLR 3 Pin HEMBRA CHASIS PCB HORIZONTAL PLASTICO

Conector NC3FAH2 XLR 3 Pin hembra para montaje en PCB

  • Receptáculo XLR hembra de 3 polos, conexión a tierra: contacto a tierra separado para la carcasa del conector correspondiente y el panel frontal, montaje horizontal en PCB
  • Conector de panel de montaje en PCB XLR con cuerpo de plástico redondo.
  • Tiene el tamaño más pequeño y la mayor densidad de embalaje (23 mm entre centros).
  • Contactos tipo tulipán de nuevo diseño con baño de oro duro y áreas de contacto pulidas.
  • Componente reconocido por UL.

Más detalles

1,21 € / ud iva incluido

Referencia:
NC3FAH2
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Características destacadas
    • Base hembra XLR más pequeños, mayor densidad de embalaje
    • Carcasa de plástico, pestillo de acero.
    • Contacto hembra tipo tulipán
    • Áreas de contacto pulidas y chapado en oro duro.
    • Inflamabilidad de la carcasa UL94 V-0
  • Especificaciones técnicas
    • Sobre el conector
      • Marca: Neutrik
      • Modelo: NC3FAH2
      • Tipo: XLR 3 Pin montaje en PCB
      • Género: Hembra
    • Eléctricas
      • Capacitancia entre contactos: ≤4 pF
      • Resistencia de contacto: ≤6 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: >10 GΩ (inicial)
      • Corriente nominal por contacto: 6A
      • Tensión nominal: <50 voltios
      • Opciones de conexión a tierra: Contacto de tierra separado conectado a la carcasa del conector correspondiente y al panel frontal, sin conexión al pin 1
    • Mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Montaje: Montaje horizontal en placa de circuito impreso
      • Dispositivo de bloqueo: Bloqueo de pestillo
      • Dirección de montaje: Montaje trasero
      • Forma del chasis: A
    • Materiales
      • Contactos: Bronce (CuSn6)
      • Inserto: Poliamida (PA 6.6 30 % GR)
      • Elemento de bloqueo: Acero Ck67
    • Ambientales
      • Aprobaciones: UL
      • Inflamabilidad: UL 94V-0
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Solubilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30 °C a +80 °C
  • Nota: El conector XLR NC3FAH2 se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores de interconexión, sistemas de distribución de energía y sistemas de red de audio digital
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
AplicacionesInstalación
GamaXLR
TipoConector XLR
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines3 Pin / Contacto
Género conectorHembra
MarcaNeutrik

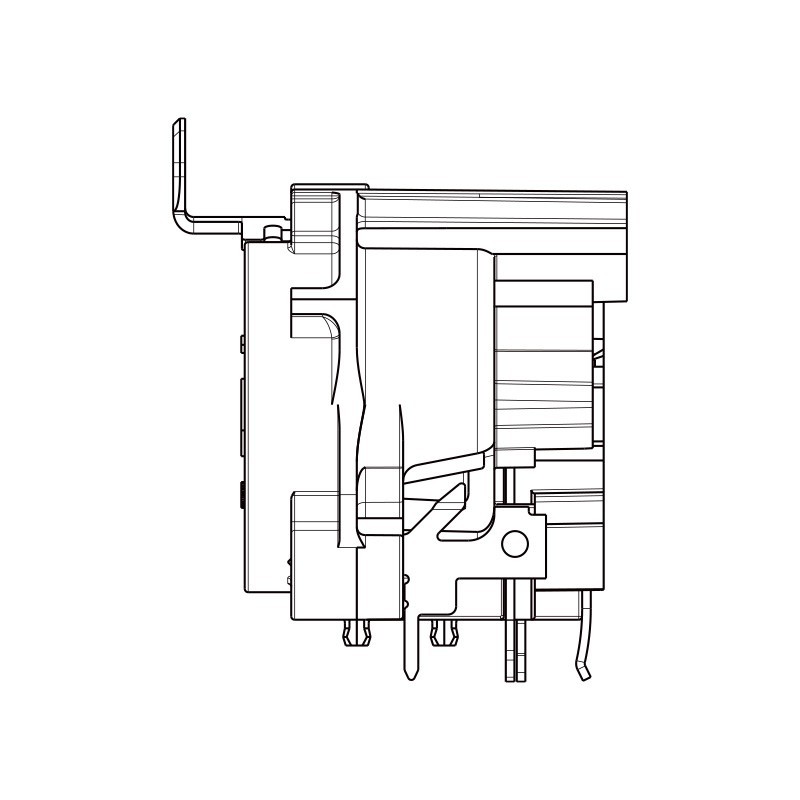

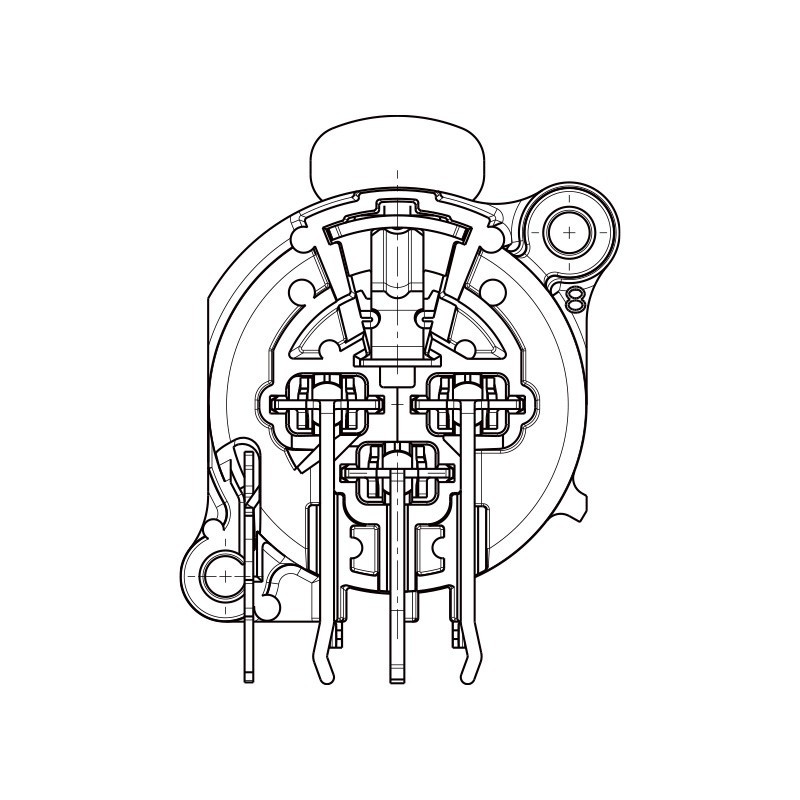

Dibujo técnico NC3FAH2 Neutrik

Ficha conector XLR NC3FAH2 Neutrik
