NEUTRIK BNC CHASIS NEUTRIK NBNB75GUU11

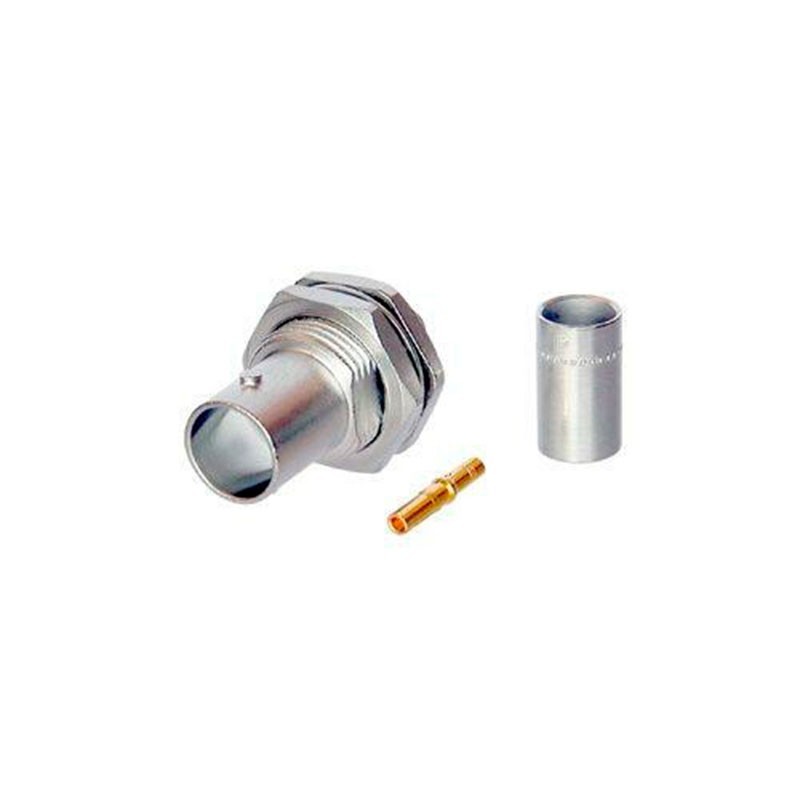

Conector BNC chasis NBNB75GUU11 Neutrik

  • Conector de cable BNC para montaje en panel, con conexión a tierra
  • Contacto central chapado en oro
  • El verdadero diseño de 75 Ω cumple con los estrictos requisitos de HD

Más detalles

9,09 € / ud iva incluido

Descuento por cantidad

Cantidad
Descuento
100 uds
2%
300 uds
3%
500 uds
4%
Referencia:
NBNB75GUU11
Código EAN:
7613187002397
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Las tomas de cable BNC de Neutrik para montaje en panel ofrecen un verdadero diseño de 75 Ω para señales seriales y digitales (HD).
  • El cuerpo del conector de latón mecanizado proporciona una conexión extremadamente resistente y no abrasiva durante un uso prolongado.
  • Cables adecuados
    • Argosy Image 1000
    • Draka 1.0 / 4.8AF
    • Draka 755-901 / 5
    • Klotz V10 / 48
  • Tamaño de crimpado
    • Pin: 1,6 mm (cuadrado)
    • Escudo: 7,36 mm (hexagonal)
  • Características
    • Modelo: NBNB75GUU11
    • Tipo de conexión: BNC 75 Ω
    • Resistencia de contacto
      • ≤ 3 mΩ (interior)
      • ≤ 2 mΩ (exterior)
    • Resistencia dieléctrica: 1,5 kVdc
    • Impedancia: 75 Ω
    • Resistencia de aislamiento: > 5 GΩ
    • Voltaje nominal: <50 V
    • VSWR
      • ≤1.050 /> 32 dB hasta 1 GHz
      • ≤1.065 /> 30 dB hasta 2 GHz
      • ≤1.100 /> 26 dB hasta 3 Ghz
    • OD del cable: 7,3 mm
    • Retención de cables: > 30 N (centro)
    • Tamaño de crispado
      • 7,36 Crimpado hexagonal (blindaje) según. MIL22520 / 5-41 (A)
      • Pin: 1,6 Crimpado cuadrado (pin) acc. IEC 60803 (designación de matriz 2)
    • Fuerza de inserción: <25 N
    • Dispositivo de bloqueo: Bayoneta
    • Dirección de montaje: Montaje trasero
    • Forma del chasis: 12,7 milímetros
  • Nota: El conector NBNB75GUU11 se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores de interconexión, sistemas de distribución de energía y sistemas de red de audio digital
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
GamaBNC
TipoConector BNC
ColorPlata
Carcasa / CuerpoChasis
Polos / Pines2 Pin / Contacto
MaterialLatón (CuZn35Pb2), 0,2 µm AuCo (contacto central)
CertificacionCumple con IEC 60803 e IEC 60352-2
MarcaNeutrik

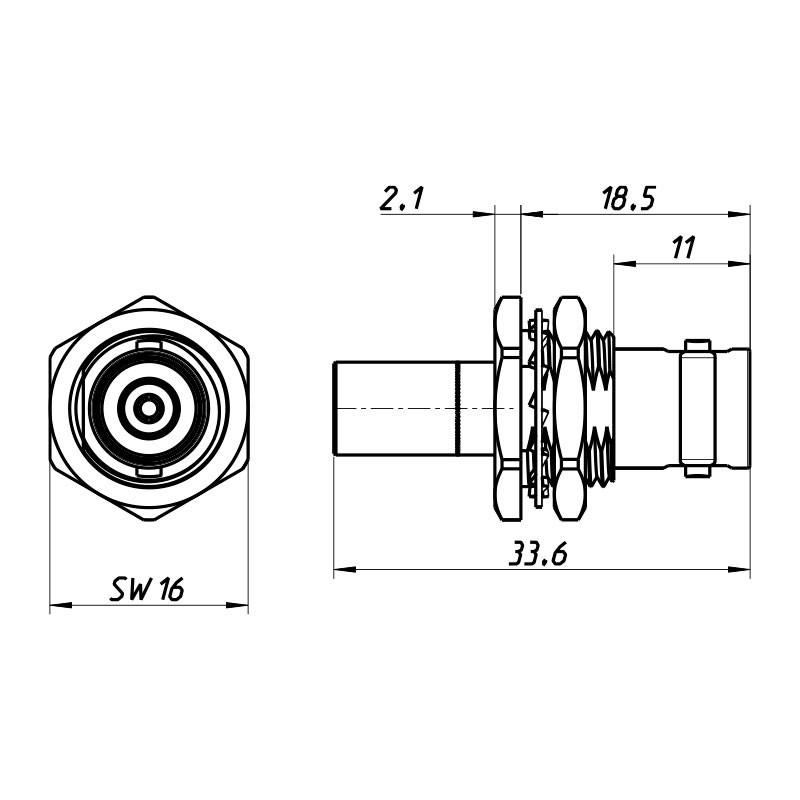

Dibujo técnico NBNB75GUU11 Neutrik
