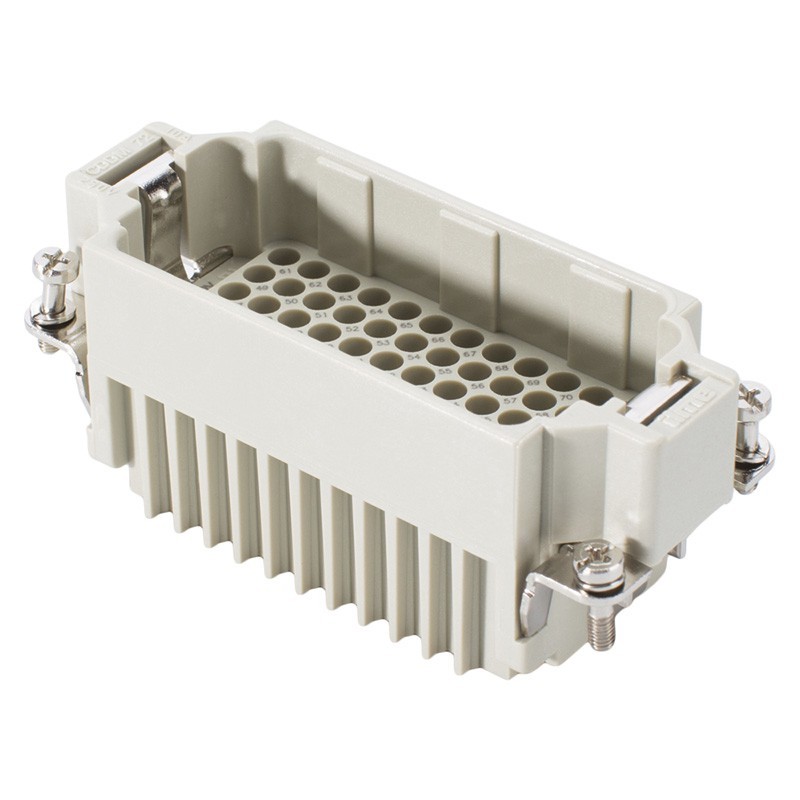

ILME PASTILLA MACHO AUDIO 72 PIN (CDDM72)

ILME PASTILLA MACHO AUDIO 72 PIN (CDDM72)

Pastilla ILME CDDM72 para 72 pines macho

  • Se utiliza para insertar pines macho
  • Compatible con pines Ilme y Harting
  • En audiovisuales es muy utilizado para mangueras de señal de audio y el la industria para conexionado de equipos y maquinas

Más detalles

10,25 € / ud iva incluido

Referencia:
CDDM72
Código EAN:
8015747014182
Unidad:
Precio por 1 Pieza
Embalaje completo:
1 Unidad

En reposición, recíbelo en 7/10 días

  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Descripción
    • Tipo de producto: Insertar
    • Serie ILME: CDD
    • Tipo de conexión: Para crispar o soldar
    • Género: Macho
    • Nº de polos: 72 + tierra
    • Tamaño: 77,5 x  27,0 mm
  • Datos técnicos
    • Corriente: 10A
    • Voltaje: 250 V
    • Soportar tensión nominal: 4 kV
    • Grado de contaminación: 2
    • Tensión nominal según UL/CSA:  600 V
    • Grado de protección PI: IP20 sin envolvente, IP65/IP66/IP68/IP69 con carcasa
    • Características según EN 61984: 10A 250V 4kV 2
    • Ciclos de apareamiento: ≥ 500
    • Resistencia de aislamiento: ≥ 10 GΩ
    • Resistencia de contacto: ≤ 3 mΩ
    • Peso: 80,00g
    • Rango de temperatura de trabajo (mínimo máximo): -40 °C ... +125 °C
    • Pelado de conductores: Longitud 6 - 8 mm
    • Calificación de inflamabilidad UL 94: V-0
    • Par de apriete para conexión PE: M4: 1,2 Nm, 10,6 lb,in (Ph2 o 1,0x5,5mm)
    • Par de apriete para tornillos de fijación: M3: 0,5 Nm;
  • Propiedades del material
    • Material principal: Policarbonato (PC)
    • Color: RAL 7032 gris
    • Cumple conformidad RoHs
  • Aprobaciones / Normas
    • Norma de referencia EN 61984:2009-06
    • Certificaciones CSAc, CQC, DNV-GL, BV, EAC
    • UL: ECBT2
    • cUL: ECBT8
  • Información general de pedidos
    • Código EAN13: 8015747014182
    • eCl@ss 8.1: 27440205
    • ETIM 7.0: EC000438
  • Nota: Contactos no incluidos. el contacto adecuado para esta pastilla macho es el ILME CDMA1-0
UnidadPrecio por 1 Pieza
Embalaje completo1 Unidad
Polos / Pines72 Polos + T
Género conectorMacho
MarcaILME

Ficha pastilla macho Ilme CDDM 72 de 72 Pin
