NEUTRIK CONECTOR W/M3 HEMBRA 3 POLOS CHASIS

NEUTRIK CONECTOR W/M3 HEMBRA 3 POLOS CHASIS

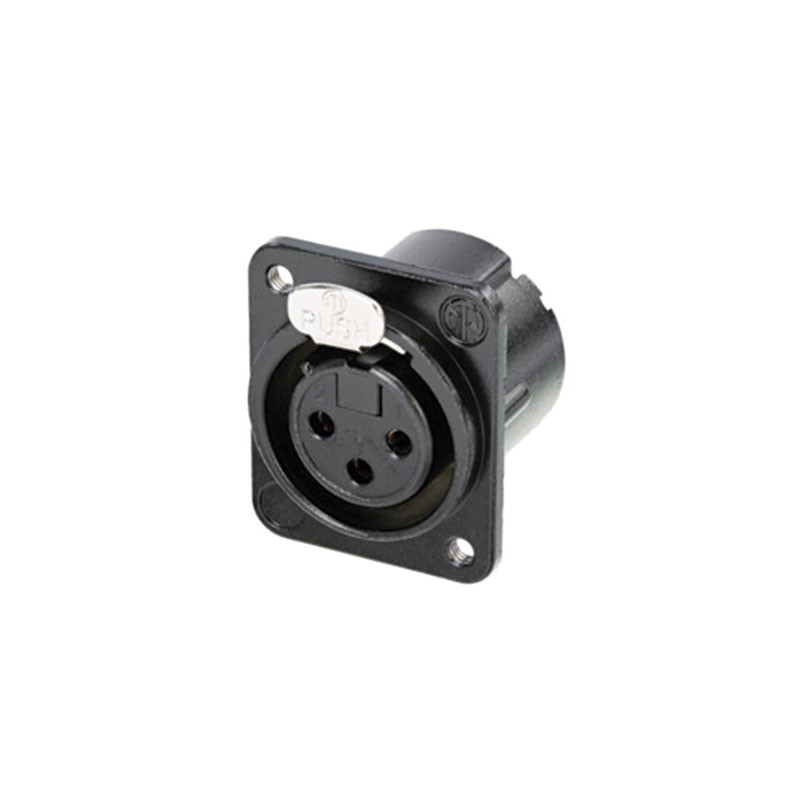

Conector Neutrik NC3FD-LX-M3-BAG XLR hembra 3 PIN chasis montaje M3

  • Base chasis hembra de 3 polos, copas para soldar, carcasa negra, contactos plateados, orificios de montaje M3
  • La serie DLX presenta una carcasa compacta totalmente metálica con un ingenioso contacto a tierra dúplex, que ofrece excelente protección y blindaje de RF. Es la combinación ideal para acoplarse con el conector de cable EMC XLR de Neutrik.

Más detalles

Precio no disponible

Referencia:
NC3FD-LX-M3-BAG
Unidad:
Precio por 1 Pieza
Embalaje completo:
100 Unidades

En stock
Solicitar Presupuesto
  • Descripción
  • Especificaciones
  • Descargas
  • Dudas y consultas
  • Valoraciones de clientes
  • Características destacadas del XLR NC3FD-LX-M3-BAG
    • La carcasa totalmente metálica ofrece la mejor protección general de RF y blindaje electromagnético.
    • Contacto a tierra dúplex para una excelente integridad de contacto entre el chasis y el conector del cable
    • El exclusivo contacto hembra tipo jaula en la versión de 3 polos aumenta la conductividad y reduce el desgaste del contacto macho acoplado
    • El contacto hembra incorpora una barrera de soldadura para evitar que la soldadura entre en el área de acoplamiento del contacto
    • Conexión opcional para unir fácilmente el pin 1 a la tierra del chasis
    • Contactos de soldadura más grandes para una terminación más fácil
    • La carcasa estilo D proporciona compatibilidad de instalación con las dimensiones de montaje D estándar de la industria
  • Características técnicas del conector XLR NC3FD-LX-M3-BAG
    • Sobre el conector
      • Marca: Neutrik
      • Modelo: NC3FD-LX-M3-BAG
      • Tipo de conector: XLR
      • Género: Hembra
    • Eléctricas
      • Capacitancia entre contactos: ≤ 4 pF
      • Resistencia de contacto: ≤ 5 mΩ
      • Resistencia dieléctrica: 1,5 kVcc
      • Resistencia de aislamiento: > 10 GΩ (inicial)
      • Corriente nominal por contacto: 16A
      • Tensión nominal: < 50 voltios
    • Mecánicas
      • Fuerza de inserción: ≤ 20N
      • Fuerza de retirada: ≤ 20N
      • Vida del conector: > 1000 ciclos de apareamiento
      • Tamaño del cable: Máx. 2,5 mm²
      • Alambrado: Contactos de soldadura
      • Dispositivo de bloqueo: Bloqueo de pestillo
      • Dirección de montaje: Montaje trasero
      • Forma del chasis: D
      • Montaje: Orificios de montaje con roscas M3
    • Materiales
      • Revestimiento de contacto: Ag 2 µm
      • Contactos: Bronce (CuSn6)
      • Inserto: PA66
      • Elemento de bloqueo: Acero Ck67
      • Cuerpo: Fundición inyectada de zinc (ZnAl4Cu1)
      • Revestimiento de cuerpo: Cromo negro
    • Ambientales
      • Inflamabilidad: UL 94V-0
      • Cumplimiento estándar: CEI 61076-2-103
      • Clase de protección: IP40
      • Soldabilidad: Cumple con IEC 68-2-20
      • Rango de temperatura: De -30 °C a +80 °C
  • Nota: El conector NC3FD-LX-M3-BAG se suministra individualmente, te recomendamos para conseguir el mejor precio debes hacer pedidos en cajas completas de 100 unidades

  • Acerca de Neutrik
    • Líder mundial en el diseño y fabricación de conectores para audio, video, iluminación, alimentación, datos, fibra óptica, industria, healthcare…. Con productos innovadores de interconexión, sistemas de distribución de energía y sistemas de red de audio digital
UnidadPrecio por 1 Pieza
Embalaje completo100 Unidades
AplicacionesInstalación
GamaXLR
TipoConector XLR
Rango IPIP40
ColorNegro
Carcasa / CuerpoChasis
Polos / Pines3 Pin / Contacto
Género conectorHembra
MarcaNeutrik

Dibujo técnico XLR hembra chasis NC3FD-LX-M3-BAG
