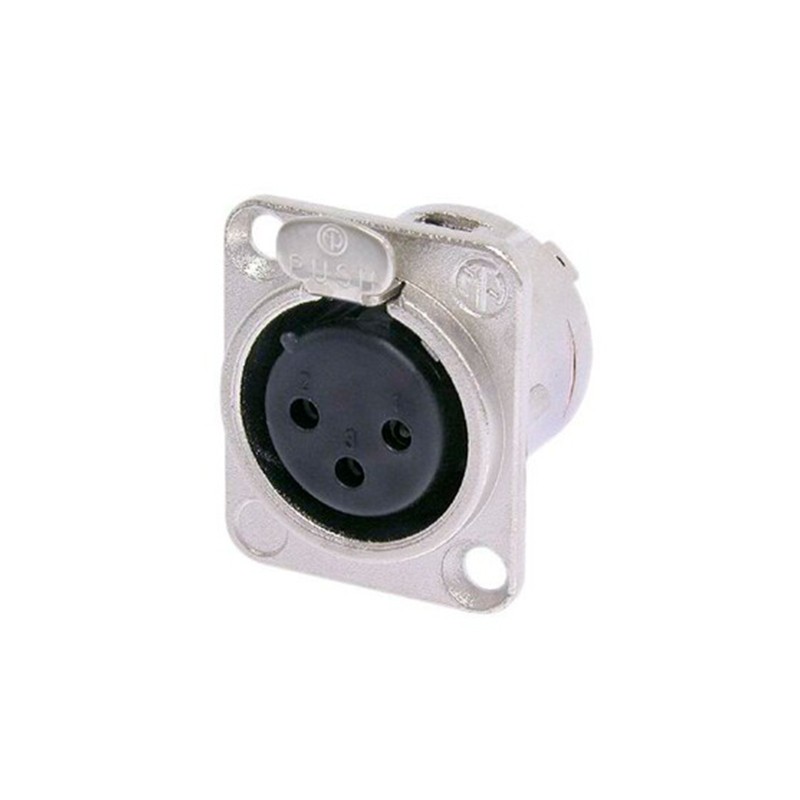

NEUTRIK XLR 3 PIN HEMBRA CHASIS color PLATA TIPO L

Características y beneficios

• Carcasa metálica robusta en forma de "D".
• Recorte de panel estandarizado de tamaño D de 24 mm
• Terminales de soldadura en versiones de 3 a 7 polos

Información técnica

Producto

• Título NC3FD-L-1
• Tipo de conexión XLR
• Género femenino

Eléctrico

• Capacitancia entre contactos ≤ 4 pF
• Resistencia de contacto ≤ 5 mΩ
• Rigidez dieléctrica 1,5 kVcc
• Resistencia de aislamiento > 2 GΩ (inicial)
• Corriente nominal por contacto 16 A
• Tensión nominal < 50 V

Mecánico

• Fuerza de inserción ≤ 20 N
• Fuerza de retirada ≤ 20 N
• Vida > 1000 ciclos de apareamiento
• Tamaño del cable máx. 2,5 mm²
• Tamaño del cable máx. 14 AWG
• Alambrado Contactos de soldadura
• Dispositivo de bloqueo Cerradura de pestillo
• Forma del chasis D

Material

• Recubrimiento por contacto 2 µm de Ag sobre 2 µm de Ni
• Contactos Bronce (CuSn8)
• Insertar Poliamida (PA 6.6 30 % GR)
• Elemento de bloqueo Acero Ck67
• Recubrimiento del elemento de bloqueo Níquel
• Caparazón Fundición de zinc (ZnAl4Cu1)
• Revestimiento de la carcasa Níquel

Ambiental

• Aprobaciones UL
• Inflamabilidad UL 94 HB
• Cumplimiento de las normas IEC 61076-2-103
• Clase de protección IP 40
• Soldabilidad Cumple con la norma IEC 68-2-20
• Rango de temperatura -30 °C a +80 °C
