¿Qué tipo de truss de aluminio elegir?

Entre las diferentes formas, acabados, capacidad de carga y longitud de las vigas metálicas, y las normativas aplicables, la elección puede resultar compleja, los técnicos comerciales de Siluj te ayudaran a encontrar la mejor solución.

Esta guía te ayudará a entenderlo todo. Repasaremos los criterios esenciales para elegir la estructura del escenario ConteStage, el stand para exposiciones, truss para sistemas de sonido, truss para sistemas de iluminación o para instalación arquitectónica y decorativas.

Tanto si eres un profesional del entretenimiento que construye estructuras modulares complejas, el gerente de un pabellón deportivo que instala una parrilla independiente, un DJ móvil que busca un pórtico de iluminación compacto o un minorista que desea exhibir sus productos, aquí encontrarás la solución ConteStage que se adapta a tu proyecto.

Levantamiento y peso: la clave técnica de tu éxito

La capacidad portante (o luz) es la distancia máxima entre dos puntos de apoyo verticales (patas, montantes, tirantes). Cuanto mayor sea la distancia, mayor será la resistencia de la estructura de acero necesaria para soportar el peso.

Por lo tanto, la carga que puede soportar su truss de aluminio ConteStage depende directamente de la longitud del ancho. Conocer sus requisitos en términos de capacidad de carga y peso le ayudará a tomar las decisiones técnicas adecuadas.

Tablas de carga: la regla a seguir

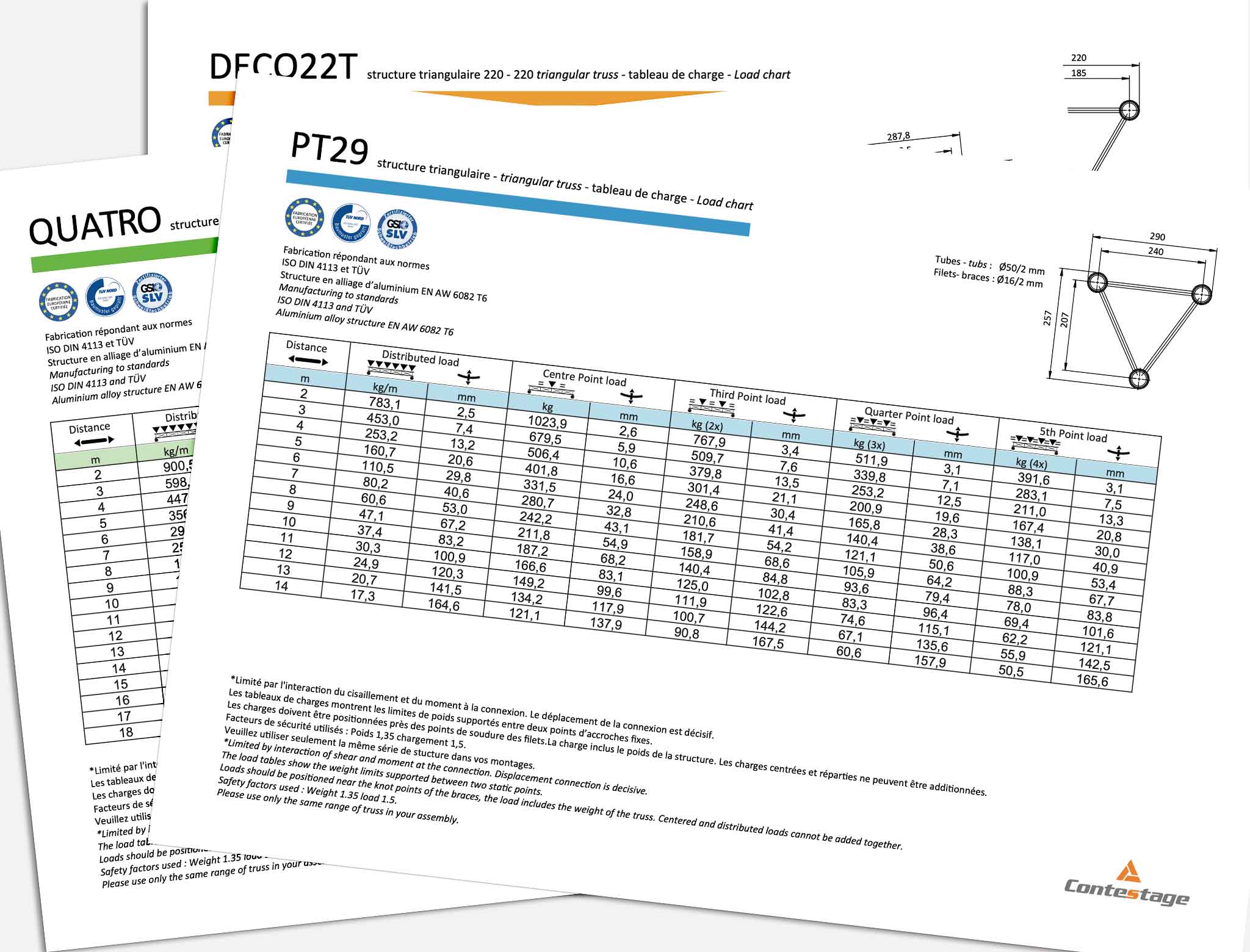

Las estructuras de aluminio ConteStage están certificadas por TÜV, un organismo independiente, conforme a los estándares más estrictos. Esta certificación incluye una tabla de cargas que indica el peso máximo que puede soportar una viga o un conjunto de vigas entre dos puntos de fijación verticales.

Estas tablas muestran la carga máxima en función de:

• Longitud de la viga entre dos soportes
• Tipo de carga (centrada o distribuida)
• Distribución de carga (metro, centrada, 2, 3 o 4 puntos)

¿Cómo los utilizo?

Cada gama (DECO , TRIO290 , QUA290 , QUATRO290 , QUATRO390 ) tiene su propia tabla. Simplemente compare la distancia entre apoyos con el tipo de suspensión para determinar la carga máxima admisible.

Ejemplo concreto con QUATRO390 en una distancia de más de 8 metros entre dos puntos de fijación:

• Carga distribuida: 295 kg/m
• Carga centrada (a 4 m): 1.183 kg
• 2 puntos de carga (cada 4 m): 2 × 887 kg
• 3 puntos de carga (cada 2,66 m): 3 × 591 kg
• 4 puntos de carga (cada 2 m): 4 × 493 kg

Estos paneles son su garantía de seguridad. Nunca los descuide, especialmente en instalaciones abiertas al público. Están disponibles en las fichas técnicas de cada gama o puede solicitarlos a nuestros equipos.

¿Qué rango de estructura?

La primera pregunta que debemos hacernos es: ¿qué gama de estructuras de acero ConteStage elegir? En función de sus limitaciones y necesidades, es importante determinar desde el principio qué gama de estructuras seleccionar para evitar errores técnicos y costes innecesarios.

La gama de vigas de acero ConteStage es fácil de entender y está bien organizada en series fácilmente identificables:

QUATRO 390 y 290: fuerte resistencia

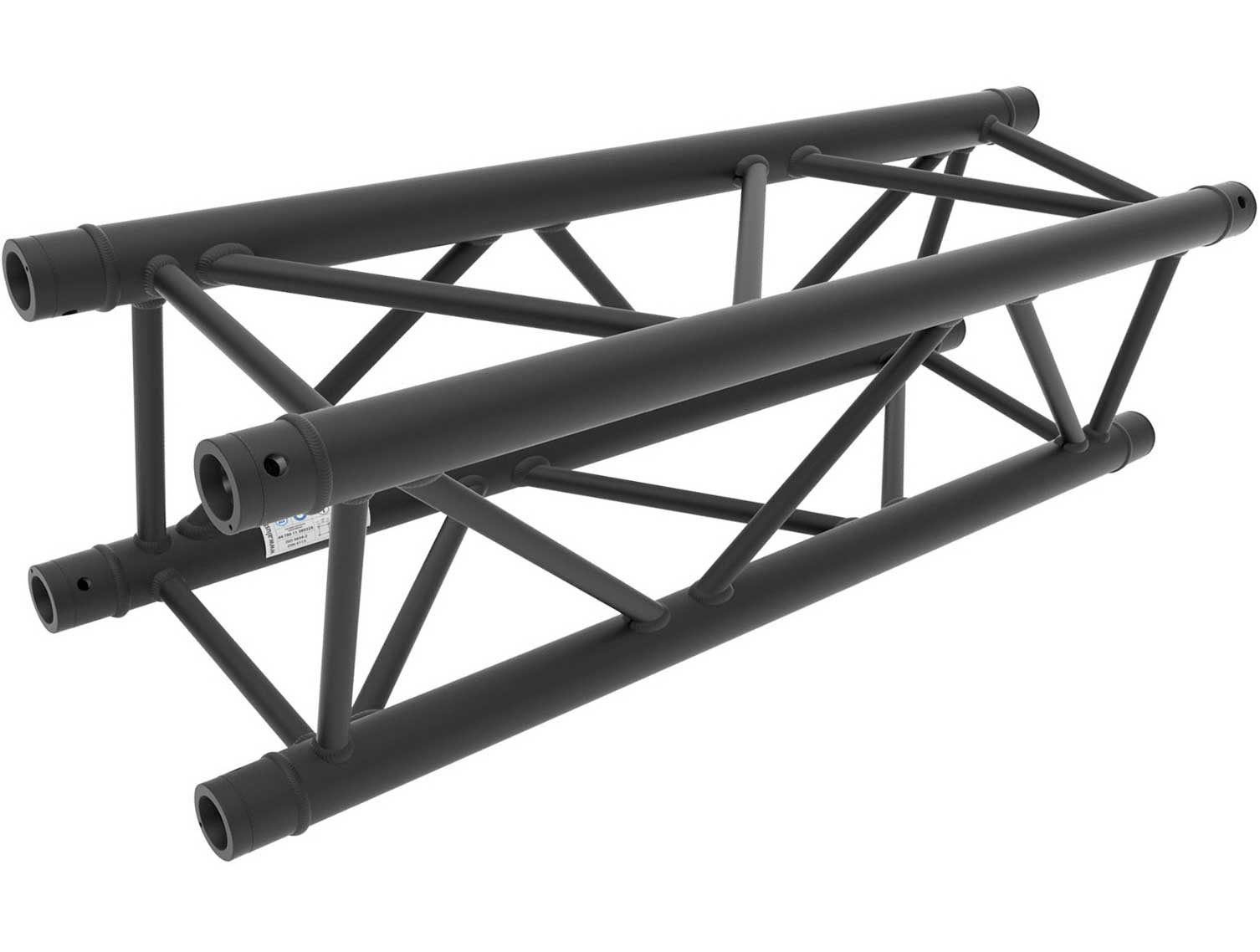

Estas estructuras de aluminio de formato cuadrado constan de 4 tubos principales que forman un marco cuadrado, reforzado con travesaños. Con un espesor de aluminio de 3 mm, las series QUATRO 290 y QUATRO 390 están especializadas en longitudes largas y cargas elevadas.

Estas son las series más versátiles y resistentes de la gama ConteStage, que permiten crear puentes de iluminación largos y sencillos, rejillas suspendidas o autoportantes, así como estructuras más complejas y arquitectónicas.

QUA 290: el estándar de formato cuadrado

Con el mismo formato externo y totalmente compatible con la gama QUATRO 290, la serie QUA290 se basa en tubos de 50 mm de diámetro y 2 mm de espesor. Al ser más ligera, también es más fácil de transportar. Esta es la serie ideal para instalaciones efímeras o semipermanentes.

Su estructura cuadrada le permite no solo soportar cargas elevadas a largas distancias, sino también crear con gran facilidad estructuras suspendidas o autoportantes. Esta es la gama ConteStage preferida por los profesionales de la iluminación y el diseño de escenarios, así como por los diseñadores de stands para ferias comerciales.

TRIO 290: el equilibrio perfecto entre peso y resistencia.

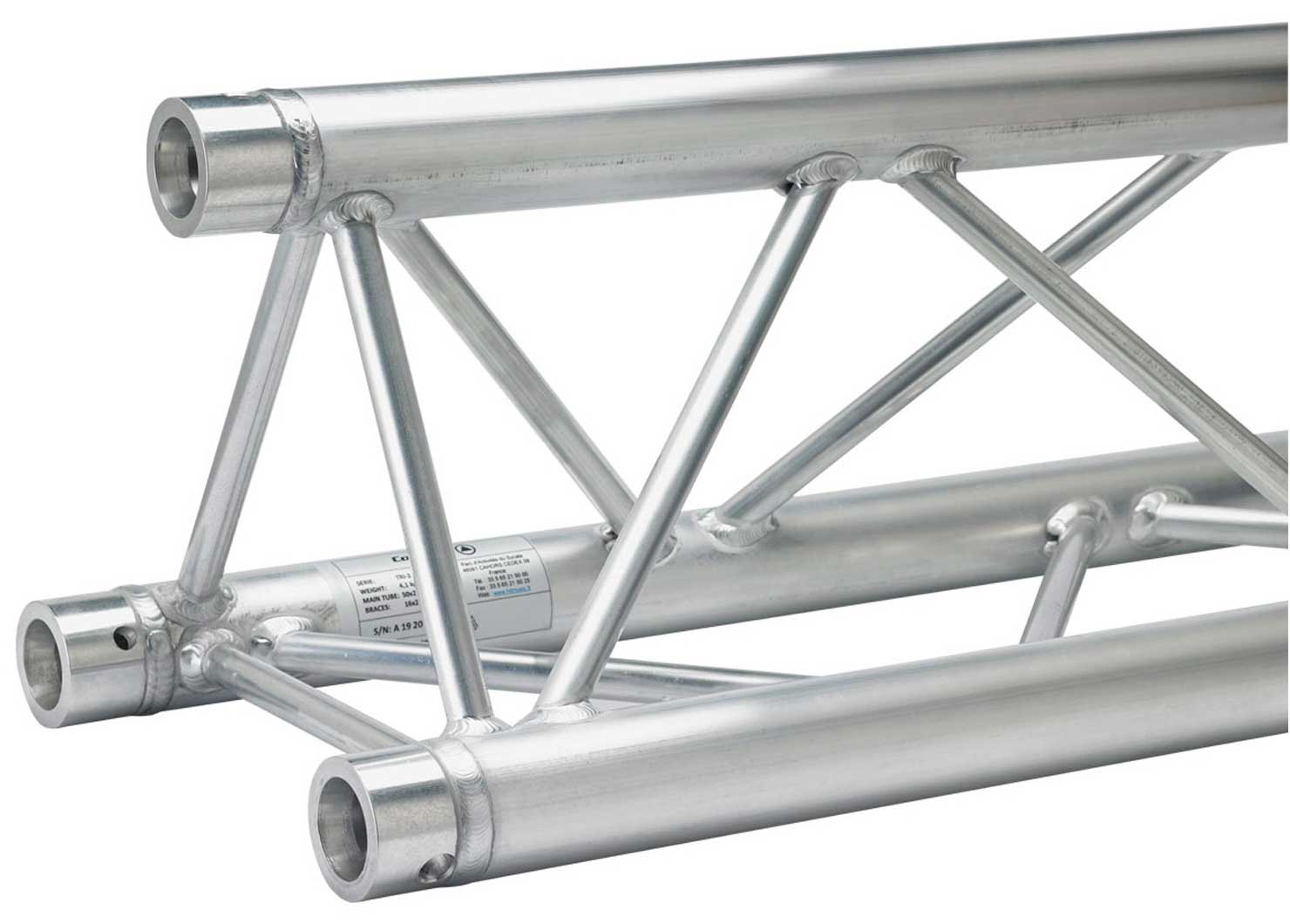

La estructura triangular TRIO 290 de ConteStage consta de tres tubos de 50 mm que forman un triángulo equilátero. Más ligera que la estructura cuadrada, ofrece una excelente relación resistencia-peso. Sin embargo, su forma triangular puede presentar algunas limitaciones para estructuras complejas.

Esta estructura también se aprecia por sus cualidades estéticas. Visualmente más ligera que la QUA 290 de ConteStage, ofrece además la posibilidad de colocar focos y accesorios en la parte superior o inferior. Por eso es tan popular entre los profesionales del montaje de espectáculos e iluminación.

DUO 290: discreción y monturas planas

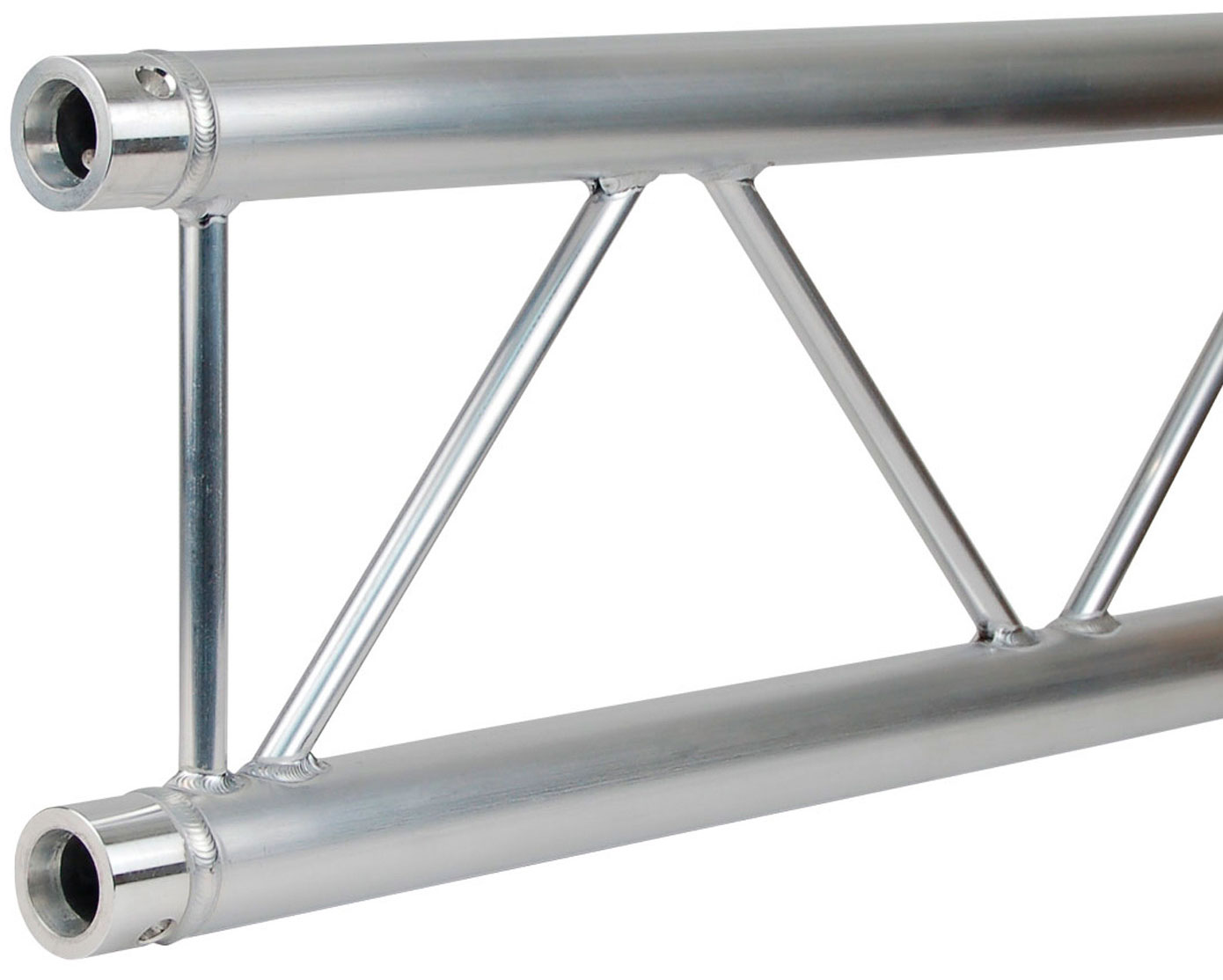

La estructura tipo paralela o escalera DUA 290 de ConteStage consta de dos tubos paralelos conectados por travesaños. Su perfil delgado la hace particularmente discreta y ligera. Si bien esta estructura no es ideal para soportar grandes cargas, puede utilizarse para colgar numerosos focos en superficies amplias sin ocupar demasiado espacio visual.

El DUO 290 también puede utilizarse como suspensión de escenario, como estructura para lonas o pantallas, y como pórtico ultraligero gracias a una gama de accesorios ideales tanto para DJs como para giras de espectáculos. Una solución versátil por sí sola o como complemento para otras gamas de estructuras.

Color de truss: un criterio importante

Las estructuras de aluminio ConteStage están disponibles en tres tamaños (22, 29 y 39 cm) y tres acabados (aluminio, negro y blanco). La elección del tamaño y el color influye en el impacto visual de la estructura.

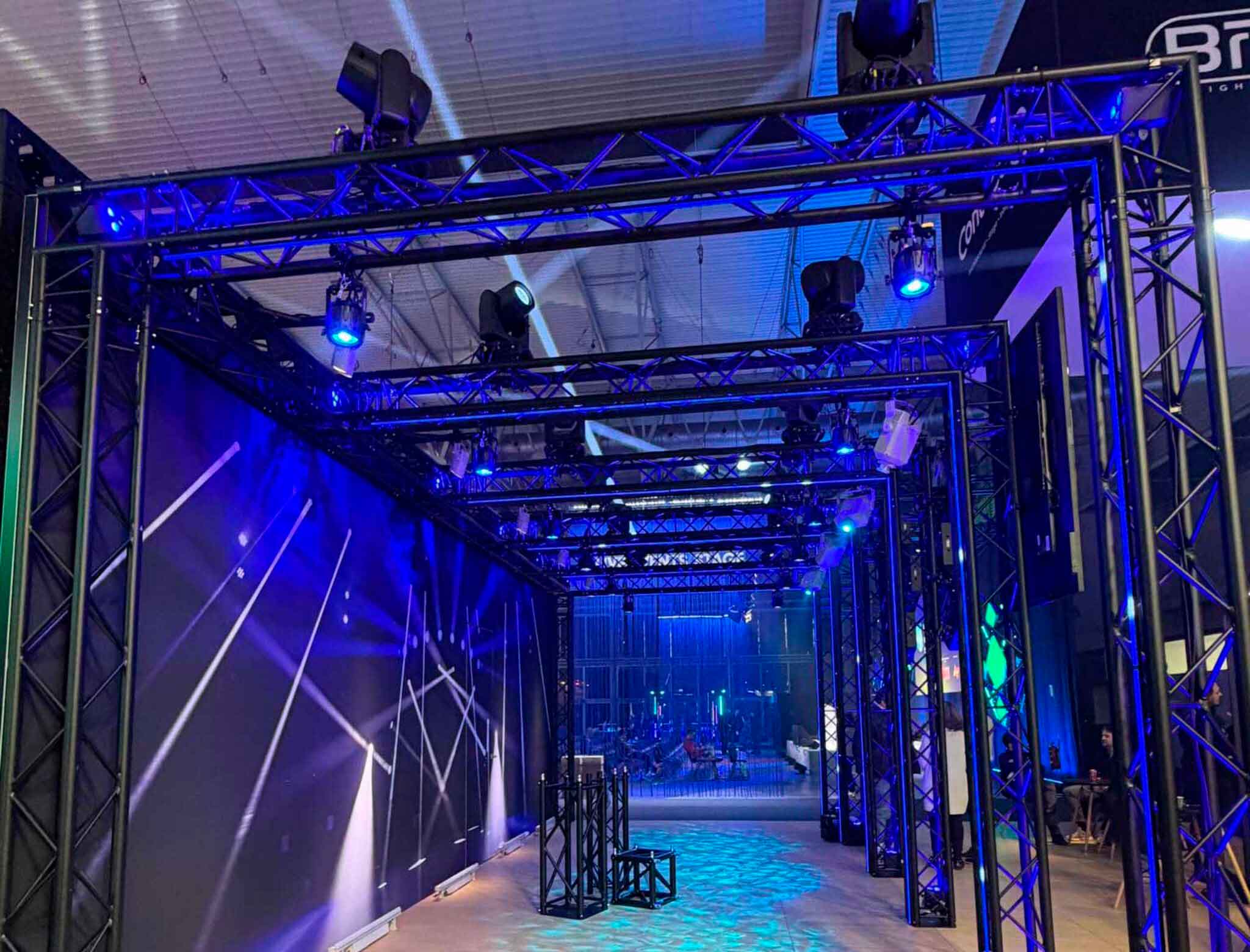

Una estructura negra resalta en el escenario o por la noche, ideal para espectáculos y conciertos. El blanco aporta elegancia y luminosidad, perfecto para eventos corporativos, bodas o instalaciones arquitectónicas. El aluminio natural sigue siendo la opción versátil por excelencia, adecuada para cualquier contexto.
