KLARK TEKNIK DN4816U STAGECONNECT

Interfaz StageCONNECT compacta Klark Teknik DN4816U

  • Klark Teknik DN4816U es una interfaz universal y compacta para compartir 32 canales de audio entre dispositivos StageConnect, Behringer Ultranet y audio USB en su PC
  • Sus aplicaciones son innumerables: envíar audio USB a las mesas de mezclas de monitorización personal Behringer P16, utilice una Midas MR18 como caja de entrada de 16 canales para Behringer WING o grabe 32 canales de WING directamente en su DAW
  • Los dispositivos SC se interconectan con un solo cable XLR para la transmisión de audio multicanal

Más detalles

199,00 € / ud iva incluido

Referencia:
10213240
Código EAN:
4033653131315
Unidad:
Precio por 1 Pieza
Embalaje completo:
1 Unidad

En stock: recíbelo en 48/72 horas

  • Descripción
  • Especificaciones
  • Dudas y consultas
  • Valoraciones de clientes
  • Dispone de diversas opciones de E/S que proporcionan una conectividad fácilmente escalable en su rack lateral
  • Los dispositivos de la serie DN48XX se pueden conectar en cadena y asignarán automáticamente los canales para su conectividad correspondiente
  • StageConnect: El futuro de XLR
    • ¿Y si cualquier cable XLR o DMX estándar pudiera transmitir más de un canal de audio?
    • ¿Y si ese cable pudiera transmitir señales no solo en una dirección, sino bidireccionalmente?
    • ¿Y si permitiera el paso de datos de control o incluso MIDI al mismo tiempo?
    • ¿Y si un dispositivo StageConnect conectado pudiera recibir hasta 18 W de potencia a través de ese mismo cable?
      • Pues bien, estas capacidades son precisamente las que ofrece StageConnect: un nuevo estándar de interfaz que Music Tribe lanzará tras dos años de desarrollo
      • La serie Midas DN48XX es una de las primeras interfaces de E/S disponibles basadas en el estándar StageConnect
      • Este nuevo estándar cuenta con especificaciones técnicas excepcionales: 32 canales de audio PCM sin comprimir en diversas configuraciones de E/S, 24 bits a 48 kHz, con una latencia inferior a 0,5 ms. Para un rendimiento óptimo y longitudes de cable largas, se requiere un cable DMX de 110 ohmios
  • Ecosistema y más allá
    • La serie DN48XX es la primera generación de interfaces de E/S para el nuevo ecosistema StageConnect. Este nuevo ecosistema se presentó junto con la consola de mezcla Behringer WING. Si bien la serie DN48XX se diseñó pensando en la consola WING, los dispositivos pueden utilizarse con otros dispositivos SC como el Midas HUB4
    • El nuevo ecosistema abre un amplio abanico de posibilidades para dispositivos de audio. Ya sean dispositivos de E/S distribuidas en el escenario o equipos en el rack lateral, las aplicaciones de la serie DN48XX son prácticamente ilimitadas
  • Interfaces en cascada para satisfacer sus necesidades
    • Tanto si desea utilizar StageConnect para conectar efectos externos, sistemas inalámbricos o de reproducción, los dispositivos de la serie DN48XX de Klark Teknik y Midas se pueden conectar fácilmente en cadena para satisfacer las necesidades de su configuración de E/S
    • Con un ancho de banda total de 32 canales, se pueden lograr todas las combinaciones posibles, desde 32 entradas, pasando por 16 entradas y salidas en paralelo, hasta 32 salidas, utilizando diferentes combinaciones de interfaces DN48XX conectadas con un simple cable XLR
    • Para adaptarse a diferentes necesidades, el DN4816U incluye un botón para configurar la configuración de E/S USB
  • Alimentación mediante CC o StageConnect
    • Los dispositivos de la serie DN48XX pueden alimentarse mediante CC o StageConnect. Cada controlador SC Master proporciona 18 W de potencia que pueden utilizar los dispositivos de la cadena
    • Según el consumo de energía, varios dispositivos de la cadena pueden recibir alimentación fantasma de un único controlador Master
    • Cabe destacar que un controlador SC de la cadena alimentado con CC también puede alimentar otros dispositivos conectados a su puerto Master. Para comprobar el consumo de energía de su configuración, utilice la calculadora de StageConnect
    • Esta herramienta analiza una cadena configurada virtualmente, teniendo en cuenta la longitud de los cables DMX, la alimentación, el enrutamiento de audio y otros parámetros
  • Configuración automática del bus
    • Existen dos maneras de configurar una cadena SC. Puede configurarla manualmente mediante dispositivos como WING o dejar que la configuración automática del bus se encargue de ello
    • Este proceso adapta la configuración de entrada y salida del bus SC según los dispositivos conectados
    • Simplemente conecte los dispositivos y el dispositivo maestro de la cadena modificará automáticamente el enrutamiento
    • Para verificar y planificar las configuraciones, está disponible el software SSC Tool, que proporciona información sobre el enrutamiento, la longitud del cable DMX, la gestión de energía y otros parámetros
  • ULTRANET – Integración perfecta
    • La consolidada tecnología Ultranet transmite hasta 16 canales independientes de audio digital de 24 bits a través de un único cable CAT5 entre dispositivos digitales compatibles
    • Los dispositivos de la serie DN48XX proporcionan conectividad Ultranet para la conversión entre StageConnect y Ultranet
    • De esta forma, más de un millón de productos Ultranet disponibles en el mercado, como el sistema de monitorización P16, las mesas de mezclas AIR y los altavoces Turbosound, pueden integrarse en el nuevo ecosistema
  • Calculadora de StageConnect
    • La calculadora StageConnect (herramienta SCC) permite verificar y planificar configuraciones
    • Puedes crear una cadena SC virtual para analizar el enrutamiento ascendente y descendente
    • La calculadora también indica parámetros como la longitud máxima de los cables DMX, el presupuesto de potencia y la estabilidad general de la conexión
    • Puedes modificar virtualmente la configuración de cada dispositivo, cambiar su orden y añadir o eliminar dispositivos de la cadena de forma intuitiva
    • Esto te permite explorar las posibilidades de enrutamiento de señales a través del nuevo ecosistema
  • Conversión de frecuencia de muestreo integrada
    • El DN4816U proporciona conversión de frecuencia de muestreo para separar la entrada Ultranet de StageConnect y USB
    • Esto permite conectar fuentes Ultranet a la consola WING manteniendo ambas fuentes de reloj independientes
    • Resulta especialmente útil al obtener señales a través de Ultranet desde un sistema IEM en el escenario, manteniendo un reloj independiente para la mesa de mezclas principal (FOH)
  • Enrutamiento de adaptación automática
    • El DN4816U está diseñado para ajustar automáticamente su enrutamiento según los periféricos conectados
    • Para ello, el dispositivo monitoriza todas las conexiones físicas y adapta su enrutamiento en función de los dispositivos detectados. Esto permite una integración perfecta, proporcionando la configuración de E/S ideal en cuestión de segundos
    • Además de un funcionamiento muy intuitivo, esto también ahorra mucho tiempo al configurar diferentes aplicaciones
    • En la Guía de inicio rápido encontrará una lista de todas las opciones de enrutamiento asociadas a las distintas conexiones
  • Especificaciones técnicas
    • Capacidad de autobuses de StageConnect: Audio PCM de 32 canales y 24 bits
    • Latencia de E/S: 0,1 ms

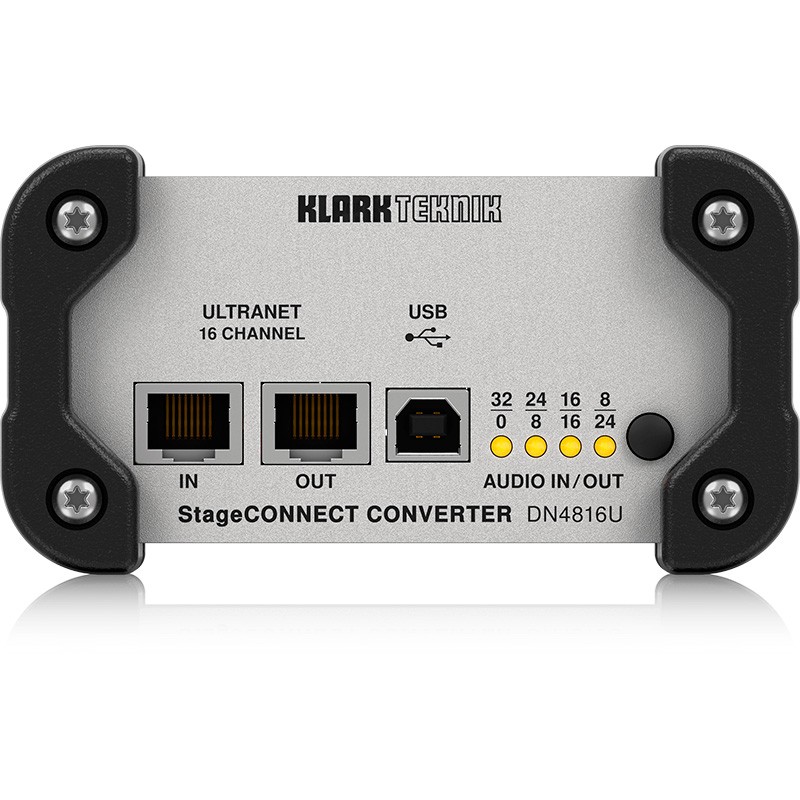

    • Ultranet: 2 x RJ45
    • Cable CAT5e blindado, longitud máxima: 75 metros

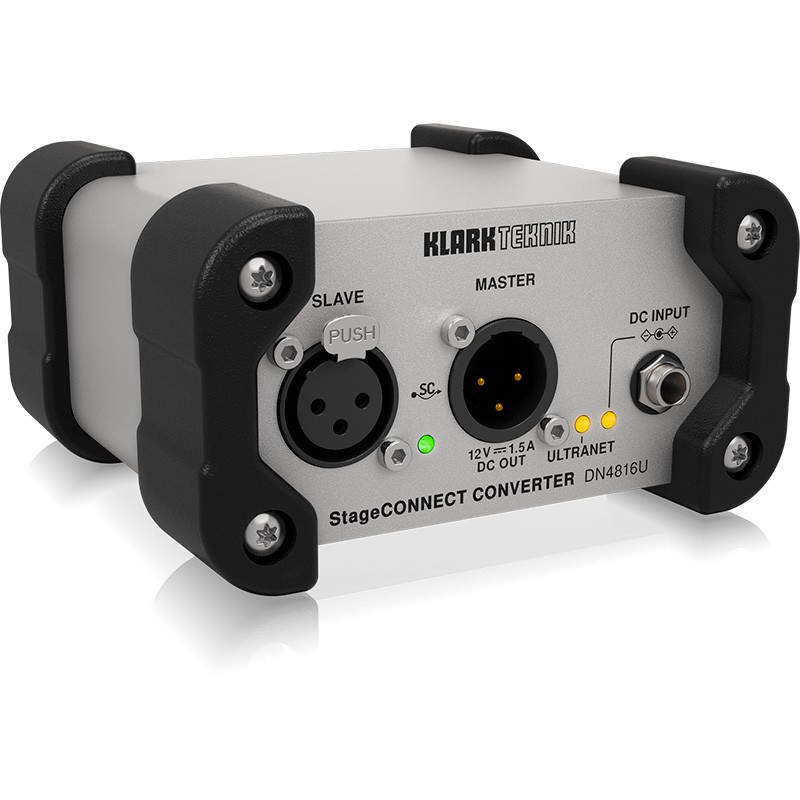

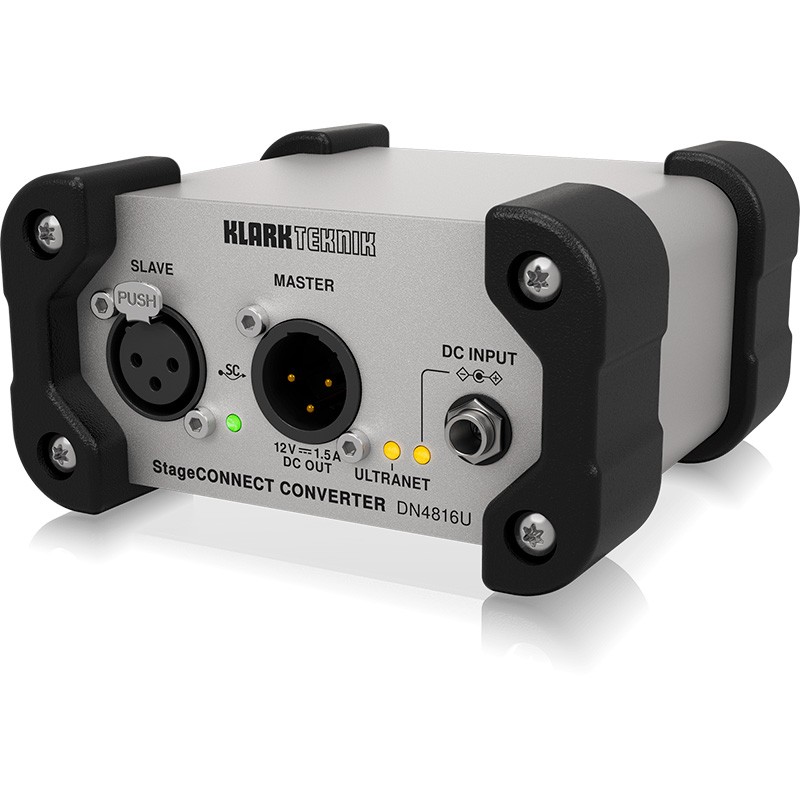

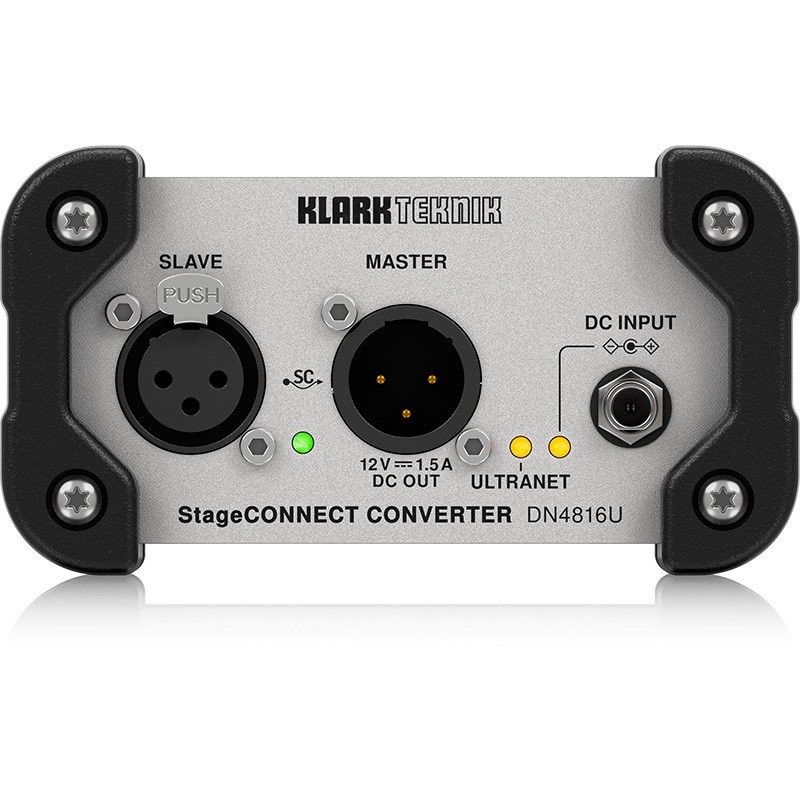

    • StageConnect: 1 conector XLR macho, 1 conector XLR hembra
    • Cable DMX de 110 ohmios con blindaje balanceado: máx. 40 m
    • USB: Tipo B
    • Configuraciones de entrada/salida de audio USB: 32 / 0, 24 / 8, 16 / 16, 8 / 24 canales
    • Audio USB clase 2 compatible con el sistema operativo: Windows 10 (ASIO/WDM), OSX (CoreAudio), Linux
    • Fuente de alimentación: Adaptador de 12 V CC / 2,5 A, 30 W incluido, entrada de alimentación remota mediante XLR esclava (hembra), salida de alimentación remota mediante XLR maestra (macho) 12 V CC / 1,5 A, 18 W
    • Consumo de energía: 9 W
    • Rango de temperatura de funcionamiento estándar: Desde 5° a 45° C
    • Dimensiones: 118 x 63 x 112 mm
    • Peso: 0,71 kg
  • Identificación del producto
    • Marca: KLARK TEKNIK
    • Modelo: DN4816U STAGECONNECT
    • Código para pedidos: 10213240
    • Código EAN: 4033653131315
UnidadPrecio por 1 Pieza
Embalaje completo1 Unidad
AplicacionesRental e instalación
Voltaje / TensiónFuente de alimentación: Adaptador de 12 V CC / 2,5 A, 30 W incluido, entrada de alimentación remota mediante XLR esclava (hembra), salida de alimentación remota mediante XLR maestra (macho) 12 V CC / 1,5 A, 18 W
Rango IPIP20
ColorPlata
Tamaño118 x 63 x 112 mm
Peso0,71 kg
MarcaKlark Teknik
